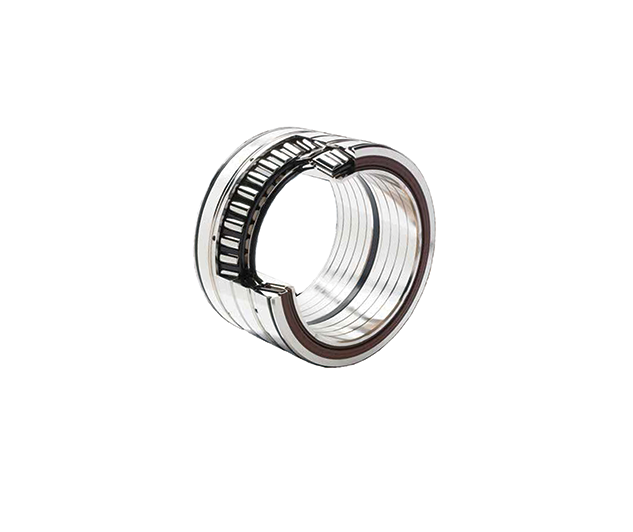

TIMKEN-直孔四列轴承组合(TQO)

TIMKEN-TQO 轴承是是两对直接安装轴承,包括两个双内圈、两个单外圈和一个双外圈,并有一个内圈隔圈和两个外圈隔圈。

内圈隔圈上的润滑槽可使润滑油从轴承内部流到轧辊颈。内圈隔圈也经硬化以降低表面磨损。

尺寸范围:
内径ID 50.800 mm 至 1500.000 mm (2.0000 in. 至59.0551 in.)

外径OD 83.337 mm 至2032.000 mm (3.2810 in. 至80.0000 in.)

TIMKEN-设计特性

包括两个双内圈、两个单外圈和一个双外圈,并有一个内圈隔圈和两个外圈隔圈。
隔圈带有润滑槽或润滑孔以便润滑。
内圈隔圈经硬化以降低表面磨损。
各部件均有连续编号以保证正确的安装顺序。
应用场合

中低速轧机
带内圈端面润滑槽的直孔轴承(TQOW)
带内圈端面润滑槽的直孔轴承(TQOW)


带内圈端面润滑槽的直孔轴承(TQOW)
TQOW型轴承与TQO型轴承类似。当挡肩和挡肩环未配有润滑槽时,在轴承内圈的端面提供有润滑槽。

尺寸范围:

内径ID 50.800 mm 至 1499.872 mm (2.0000至59.0501 in.)

外径OD 83.337 mm 至2032.000 mm (3.2810 in. 至80.0000 in.)

设计特性

除轴承内圈的两个端面提供有润滑槽外,其它与TQO类似。
包括两个双内圈、两个单外圈和一个双外圈,并有一个内圈隔圈和两个外圈隔圈。
内圈隔圈经硬化以降低表面磨损。
各部件均有连续编号以保证正确的安装顺序。
应用场合

中低速轧机
锥孔四列轴承组合(TQIT)
锥孔四列轴承组合(TQIT)

锥孔四列轴承组合(TQIT)
TQIT型轴承有一个锥形孔,整个内圈保持匹配并连续的锥形,这样在高速轧机的支承辊上就有紧密配合,而直孔轴承内圈的松动配合则会导致极大的辊颈磨损。

轴承对间接安装增强了轴承的有效跨度,提高了稳定性和轧辊刚性。

尺寸范围:

内径ID 123.022 mm 至 1004.633 mm (4.8434 in. 至39.5525 in.)

外径OD 174.625 mm 至2032.000 mm (6.8750 in. 至80.0000 in.)

设计特性

包括两个锥形孔单内圈、一个锥形孔双内圈、四个单外圈和三个外圈隔圈。
单内圈的前端面以及双内圈的两个端面均加长而连接在一起。
整个内圈保持匹配并连续的锥形。
润滑剂可流经三个外圈隔圈。
作为预先调节好游隙、匹配的轴承组合,各部件均有编号以保证正确的安装顺序。
应用场合

高速轧机
